| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | CENO |
| ได้รับการรับรอง | CE,RoHS,ISO9001,UL |
| หมายเลขรุ่น | RCN01-18HZ |

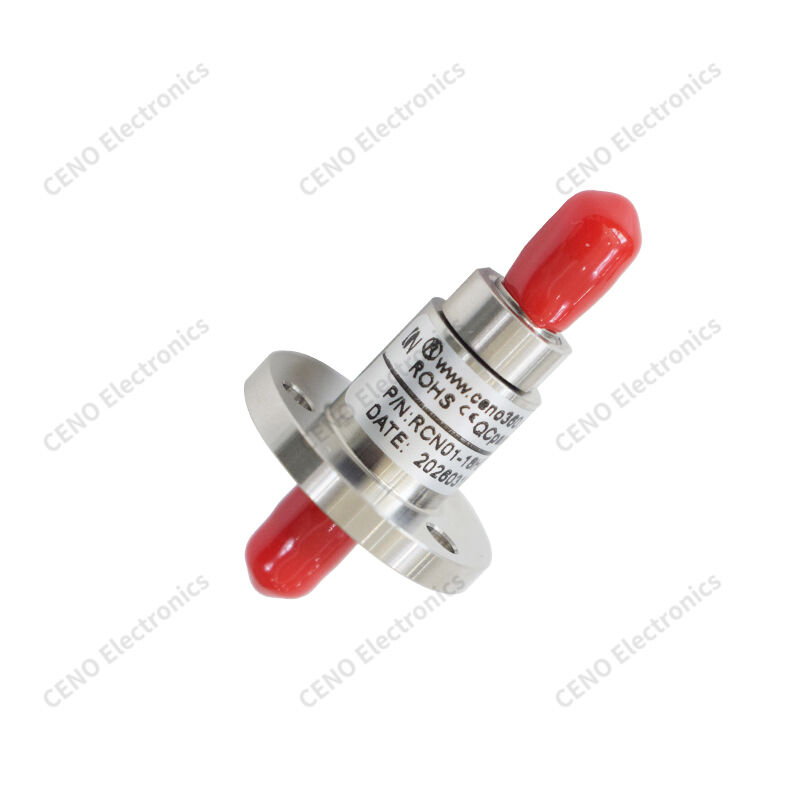

ข้อต่อหมุน RF แบบติดตั้งหน้าแปลนช่องสัญญาณเดี่ยว
RCN01-18HZ เป็นข้อต่อหมุน RF แบบติดตั้งหน้าแปลนช่องสัญญาณเดี่ยวของ CENO ให้การส่งสัญญาณวิทยุความถี่สูงแบบหมุน 360° อย่างต่อเนื่องระหว่างอุปกรณ์ที่อยู่กับที่และอุปกรณ์หมุน สร้างขึ้นด้วยโพรงภายในแบบโคแอกเชียลที่ผลิตอย่างแม่นยำเพื่อรักษาการจับคู่ความต้านทานที่เสถียรระหว่างการหมุน ทำให้มีการสูญเสียการแทรกต่ำและการผันผวนของ VSWR เล็กน้อย การใช้วัสดุตัวเรือนสแตนเลสและการเคลือบสัมผัสที่ทนต่อการสึกหรอ ส่วนประกอบนี้รับประกันประสิทธิภาพทางไฟฟ้าที่สม่ำเสมอในระยะยาว ขั้วต่อแบบหมุนที่เป็นมาตรฐานนี้เป็นไปตามข้อกำหนด RoHS รองรับการขายส่งจำนวนมาก มีตัวเลือกการปรับแต่งช่วงความถี่ ประเภทขั้วต่อ และการทำเครื่องหมาย เพื่อตอบสนองความต้องการที่หลากหลายของการทดสอบไมโครเวฟและอุปกรณ์หมุนไร้สาย
คุณสมบัติ
การใช้งาน
ตัวเลือก
ข้อมูลจำเพาะ
|
RCN01-18HZ |
ข้อมูลจำเพาะ |
|
ช่อง |
1 |
|
ประเภทอินเทอร์เฟซ |
SMA-K (50Ω) |
|
ช่วงความถี่ |
DC-18GHz |
|
กำลังเฉลี่ยสูงสุด |
100W@DC~2GHz; 50W@2~8GHz; 25W@8~15GHz; 20W@15~18GHz |
|
VSWR สูงสุด |
1.25 |
|
การผันผวนของ VSWR สูงสุด |
0.05 |
|
การสูญเสียการแทรกสูงสุด |
0.3dB |
|
การผันผวนของการสูญเสียการแทรกสูงสุด |
0.05dB |
|
ความเร็วรอบสูงสุด |
300rpm |
|
แรงบิดเริ่มต้น |
≤0.1Nm |
|
อุณหภูมิการทำงาน |
-40℃~+70℃ |
|
อุณหภูมิการจัดเก็บ |
-55℃~+85℃ |
|
ความชื้น |
<95% |
|
วัสดุตัวเรือน |
สแตนเลส |
|
ระดับการป้องกัน |
IP41 |
ภาพวาดโครงร่าง
สลิปริงแบบบูรณาการเป็นซีรีส์ที่ไม่ได้มาตรฐานของ CENO การออกแบบ POWER/SIGNAL + FIBER OPTIC ROTARY JOINT ตามการใช้งานพิเศษ เพื่อรวมวงจรไฟฟ้ากระแสตรง สัญญาณ และขั้วต่อใยแก้วนำแสง กระแสไฟฟ้าสามารถสูงถึงหลายร้อยแอมแปร์ และสัญญาณสามารถครอบคลุมสัญญาณทุกประเภทตามการใช้งานที่เกี่ยวข้อง ขั้วต่อใยแก้วนำแสงรวมถึงโหมดเดี่ยวและโหมดมัลติโหมดที่มีช่องสัญญาณหลากหลายตั้งแต่ช่องสัญญาณเดียวไปจนถึงหลายสิบช่อง ข้อต่อแบบสลิปริงแบบบูรณาการนี้มีประสิทธิภาพที่ดีและฟังก์ชันที่หลากหลาย จึงถูกนำมาใช้อย่างแพร่หลายในเครนไฟฟ้าตัวเลือก
