แหวนสลิปไฮบริดที่มีช่อง RF โคอาเซียลหนึ่ง
  • แหวนสลิปไฮบริดที่มีช่อง RF โคอาเซียลหนึ่ง
  • แหวนสลิปไฮบริดที่มีช่อง RF โคอาเซียลหนึ่ง
  • แหวนสลิปไฮบริดที่มีช่อง RF โคอาเซียลหนึ่ง
  • แหวนสลิปไฮบริดที่มีช่อง RF โคอาเซียลหนึ่ง
  • แหวนสลิปไฮบริดที่มีช่อง RF โคอาเซียลหนึ่ง
  • แหวนสลิปไฮบริดที่มีช่อง RF โคอาเซียลหนึ่ง
  • แหวนสลิปไฮบริดที่มีช่อง RF โคอาเซียลหนึ่ง
แหวนสลิปไฮบริดที่มีช่อง RF โคอาเซียลหนึ่ง

แหวนสลิปไฮบริดที่มีช่อง RF โคอาเซียลหนึ่ง

สถานที่กำเนิด จีน
ชื่อแบรนด์ CENO
ได้รับการรับรอง CE,RoHS,ISO9001,UL
หมายเลขรุ่น ECN000-01S-Z
รายละเอียดสินค้า
ระดับการป้องกัน:
IP51
ความชื้นในการทำงาน:
ต่ำกว่า 60% RH
อุณหภูมิในการทำงาน:
-20°C ~ +60°C
แรงดันไฟฟ้าที่ใช้งาน:
240 โวลต์
จำนวนวงจร/กระแส:
1 ช่อง × สัญญาณความถี่สูง
ความเป็นฉนวน:
≥500 V @ 50 Hz ระหว่างวงจร
ความต้านทานของฉนวน:
100 MΩ @ 100 VDC
ค่าความผันผวนของความต้านทานหน้าสัมผัส:
≤30 mΩ (ที่ 30 รอบต่อนาที / 15 รอบต่อนาที)
ความเร็วในการทำงาน:
0~2000 รอบต่อนาที
ความยาวสายเคเบิล:
ด้านโรเตอร์: 300 มม. ด้านสเตเตอร์: 300 มม
ติดต่อวัสดุ:
โลหะมีค่า
วัสดุที่อยู่อาศัย:
อลูมิเนียมอัลลอยด์ พ่นทราย และอโนไดซ์สีดำ
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
1 ชิ้น
ราคา
สามารถต่อรองได้
รายละเอียดการบรรจุ
กล่อง / ตามคำขอ
เวลาการส่งมอบ
1 สัปดาห์
เงื่อนไขการชำระเงิน
T/T, เพย์พาล, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต
1,000 ชิ้นต่อเดือน
คําอธิบายสินค้า

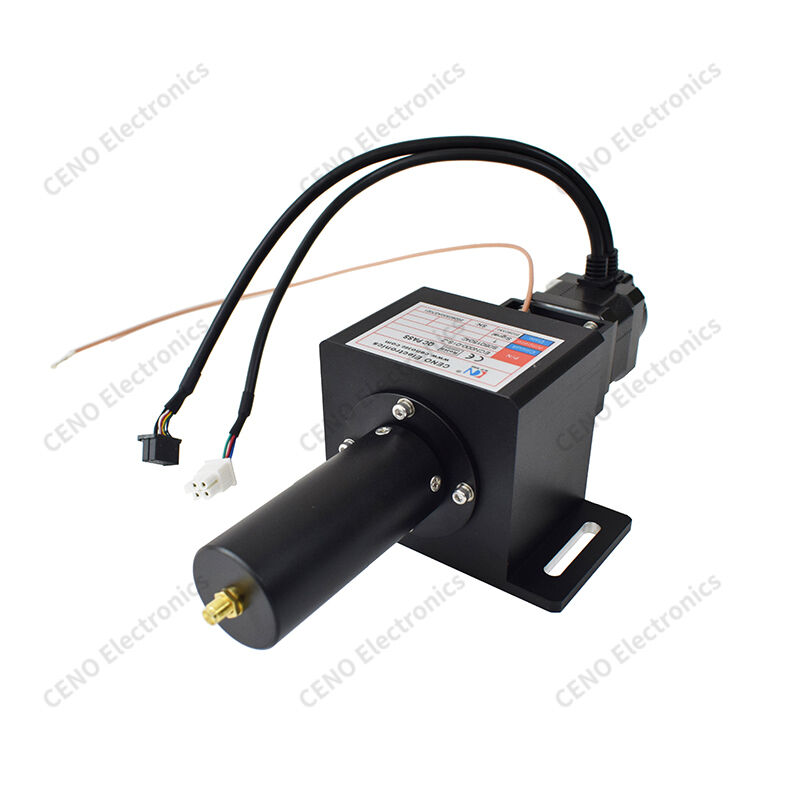

แหวนสลิปไฮบริดพร้อมช่องสัญญาณโคแอกเชียล RF หนึ่งช่อง


ECN000-01S-Z เป็นแหวนสลิปไฮบริดในตัวของ CENO ที่รวมวงจรควบคุมกระแสอ่อนหลายช่องสัญญาณและช่องสัญญาณโคแอกเซียล RF หนึ่งช่อง ช่วยให้หมุนได้อย่างต่อเนื่อง 360° แบบไม่จำกัดเพื่อถ่ายโอนสัญญาณควบคุมแรงดันต่ำและสัญญาณ RF ความถี่สูงพร้อมกัน มีส่วนประกอบบัฟเฟอร์ลูกฟูกเพื่อชดเชยการสั่นสะเทือนในแนวแกนและปกป้องชุดหน้าสัมผัสที่มีความแม่นยำภายใน จับคู่กับแผ่นยึดแบบปรับได้แบบ slotted เพื่อการติดตั้งที่ยืดหยุ่น


คุณสมบัติ

  • การรวมสัญญาณสามเท่า
  • บัฟเฟอร์การสั่นสะเทือน
  • สายไฟป้องกัน crosstalk
  • เมาท์แบบปรับได้
  • การป้องกัน EMI

การใช้งาน

  • เครื่องเล่นแผ่นเสียงทดสอบ RF
  • การตรวจสอบด้วยแสง
  • กิมบอลออปโต
  • อุปกรณ์เอ็นดีที
  • วิสัยทัศน์แพลตฟอร์มโรตารี่

ไม่จำเป็น

  • พอร์ตไฟเบอร์แบบกำหนดเอง
  • ขั้วสายไฟ
  • ความเร็วในการหมุน
  • การป้องกัน IP
  • ช่องสัญญาณเสริม

ข้อมูลจำเพาะ

ECN000-01S-Z

ข้อมูลจำเพาะ

ระดับการป้องกัน

 IP51

ความชื้นในการทำงาน

ต่ำกว่า 60% RH

อุณหภูมิในการทำงาน

-20°ซ ~ +60°ซ

แรงดันไฟฟ้าที่ใช้งาน

240 โวลท์

จำนวนวงจร/กระแส

1 ช่อง × สัญญาณความถี่สูง

ความเป็นฉนวน

≥500 V @ 50 Hz ระหว่างวงจร

ความต้านทานของฉนวน

100 MΩ @ 100 VDC

ติดต่อค่าความผันผวนของความต้านทาน

≤30 mΩ (ที่ 30 รอบต่อนาที / 15 รอบต่อนาที)

ความเร็วในการทำงาน

0~2000 รอบต่อนาที

ความยาวสายเคเบิล

ด้านโรเตอร์: 300 มม. ด้านสเตเตอร์: 300 มม

ติดต่อวัสดุ

โลหะมีค่า

วัสดุที่อยู่อาศัย

อลูมิเนียมอัลลอยด์,

พ่นทรายและอโนไดซ์สีดำ


การวาดภาพโครงร่าง

แหวนสลิปไฮบริดที่มีช่อง RF โคอาเซียลหนึ่ง 0


ชุดผลิตภัณฑ์ข้อต่อกำลัง/สัญญาณ CENO + ไฟเบอร์ออปติกโรตารี

แหวนสลิปในตัวเป็นซีรีส์ที่ไม่ได้มาตรฐานของ CENO การออกแบบข้อต่อแบบหมุนกำลัง/สัญญาณ + ไฟเบอร์ออปติกตามการใช้งานพิเศษ เพื่อรวมกระแส วงจรสัญญาณ และข้อต่อใยแก้วนำแสงเข้าด้วยกัน กระแสไฟอาจสูงถึงหลายร้อยแอมแปร์ และสัญญาณสามารถครอบคลุมประเภทสัญญาณทุกประเภทตามการใช้งานที่เกี่ยวข้อง ข้อต่อใยแก้วนำแสงประกอบด้วยโหมด sigel และมัลติโหมดพร้อมช่องสัญญาณที่หลากหลายตั้งแต่ช่องสัญญาณไปจนถึงหลายสิบช่อง สลิปริงแบบรวมชนิดนี้ได้รับประสิทธิภาพที่ดีและฟังก์ชั่นต่างๆ จากนั้นจึงใช้กันอย่างแพร่หลายในเครนไฟฟ้าตัวเลือก


แหวนสลิปไฮบริดที่มีช่อง RF โคอาเซียลหนึ่ง 1
