| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | CENO |
| ได้รับการรับรอง: | ISO9001,CE,RoHS |
| หมายเลขรุ่น: | QCN0302-18P2-16S-01EM |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | กล่องกระดาษ |
| เวลาการส่งมอบ: | 2 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T / T, เพย์พาล, เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต: | 1,000 ชิ้นต่อเดือน |
| กระแสและวงจร: | 18*10A; 18*10A; 2*485 signal, 1*servo motor, 1*Gigabit Ethernet signal สัญญา | พิกัดแรงดัน: | 0~380VAC/VDC |
|---|---|---|---|
| ความเป็นฉนวน: | ≥1000VAC@50Hz, ≥300VAC@50Hz | ความต้านทานการแยก: | ≥500MΩ@500VDC, ≥100MΩ@500VDC |
| ต้านทานการติดต่อ: | 30mΩ (50 รอบต่อนาที) | ติดต่อวัสดุ: | โลหะมีค่า |
| วัสดุที่อยู่อาศัย: | สแตนเลส + อลูมิเนียมอัลลอยด์ | อุณหภูมิในการทำงาน: | -20°C~+60°C |
| ความชื้นในการทำงาน: | 0~ 60% | เกรดการป้องกัน IP: | IP51 |
| ความเร็วในการทำงาน: | 0~250รอบต่อนาที | เส้นผ่านศูนย์กลางภายนอก: | Ø125mm |
| ทางหมุน: | การติดตั้งหน้าแปลน | แรงบิดหมุน: | ≤15N*ม |
| ช่อง: | 3ช่อง*แอร์ | ขนาดอินเทอร์เฟซ: | จี 1/4" |
| แรงดันสูงสุด: | Vacuum: ＜ -95KPa; สุญญากาศ: ＜ -95KPa; Pressure Air: ＜ 0.8MPa แรงดันอากาศ: &l | ||
| แสงสูง: | แหวนสลิปสัญญาณเครื่องยนต์เซอร์โว,วงแหวนคลื่นสัญญาณ 250 รอบ / นาที,250 รอบ / นาทีวงแหวนสลิปอินทิเกรต |
||

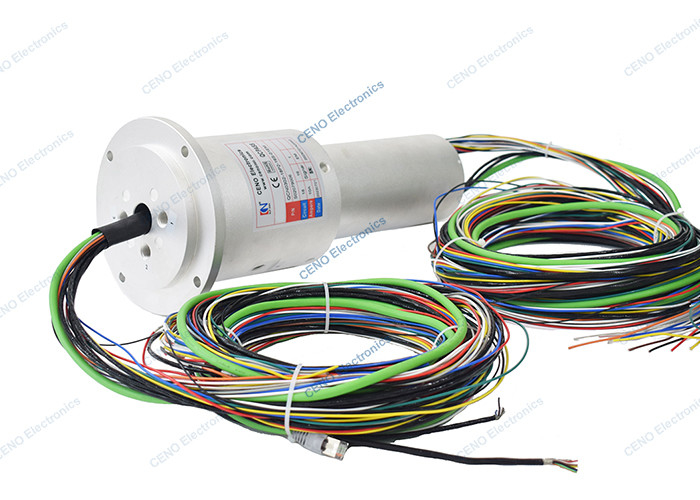

รวม servo มอเตอร์ Ethernet สัญญาณ Slip แหวนรวม Pneumatic Rotary Unio
QCN0302-18P2-16S-01EM คือวงแหวนสลิปใหม่ที่กําหนดเองของ CENO ซึ่งรวมพลังงานไฟฟ้า 485 สัญญาณ มอเตอร์เซอร์โว 100M Ethernet และ 3 ช่องทางแหวนสลิปอินเทกรีตนี้ถูกออกแบบมาสําหรับการใช้งานพิเศษที่ต้องการทั้งพลังงานไฟฟ้าสัญญาณและการถ่ายทอด Pneumatic แบบแหวนสลิกนี้สามารถบูรณาการกับกระแสไฟฟ้าที่แตกต่างกัน, สัญญาณ, ไฮดรอลิก Pneumaticและมันได้กลายเป็นมากขึ้นและมากขึ้นกังวลเกี่ยวกับอุตสาหกรรมต่าง ๆสําหรับข้อมูลเพิ่มเติมเกี่ยวกับวิธีที่ CENO slip ring สามารถเข้ากับการใช้งานเฉพาะของคุณ กรุณาติดต่อเรา
ลักษณะ
การใช้งาน
ไม่จําเป็น
รายละเอียด
|
QCN0302-18P2-16S-01EM |
รายละเอียด |
| ปัจจุบันและวงจร | 18วงจร * 10A; 2กลุ่ม * 485 สัญญาณ; 1กลุ่ม * มอเตอร์เซอร์โว; 1กลุ่ม * 100M Ethernet |
| ความดันระดับ | 0~380VAC/VDC |
| ความแข็งแรงแบบดียิเลคทริก |
≥1000VAC@50Hz ≥ 300VAC@50Hz |
| ความต้านทานในการแยก |
≥ 500MΩ @ 500VDC ≥ 100MΩ@500VDC |
| ระยะคลื่นความต้านทานการสัมผัส | ≤ 30mΩ (50rpm) |
| วัสดุติดต่อ | โลหะมีค่า |
| วัสดุบ้าน | สแตนเลส + อลูมิเนียม |
| อุณหภูมิการทํางาน | -20°C~+60°C |
| ความชื้นในการทํางาน | 0 ~ 60% |
| ระดับการป้องกัน | IP51 |
| ความเร็วในการทํางาน | 0 ~ 250 รอบ / นาที |
| ขนาดของสายนํา |
AWG17# ทองเหลืองเคลือบเทฟลอน® UL 0.2 มม.2สายกรองสับสับ 4 หลัก 0.2 มม.28core สายกรองบิด CAT5E สายเครือข่าย |
| ความยาวของสายลวด | หมุน: 5000 มิลลิเมตร; สเตทอร: 5000 มิลลิเมตร |
| กว้างภายนอก | Ø125 มม. |
| การติดตั้ง | การติดตั้ง Flange |
| สหกรณ์โรตารี | |
| ช่องทาง | 3 ช่องทาง * อากาศ (อากาศแรงดัน) |
| ขนาดของอินเตอร์เฟส | G 1/4 |
| ความดัน Max |
ความว่าง: < -95KPa ความดันอากาศ: < 0.8MPa |
| ทอร์ค | < 15N*m |
ภาพลวดลาย
บริษัทของเราภูมิใจที่จะนําเสนอผลิตภัณฑ์ล่าสุดของเรา - แหวนสลิปเอเธอร์เน็ตอินทิกรีตเซอร์โม่เตอร์ผลิตภัณฑ์ที่นวัตกรรมนี้ถูกออกแบบมาเพื่อให้การทํางานและความน่าเชื่อถือที่โดดเด่นในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง.
อย่างแรกและที่สําคัญ แหวนคลื่นของเราถูกบูรณาการกับมอเตอร์เซอร์โว่ ให้การตั้งตําแหน่งแม่นยําสูงและความสามารถการควบคุมการเคลื่อนไหว1-5 Nm, ผลิตภัณฑ์นี้เหมาะสําหรับการใช้งานในอุตสาหกรรมที่หลากหลาย
นอกจากนี้ แหวนสลิปของเรายังมีเชื่อมต่อเอเธิร์นท์ความเร็วสูง เพื่อให้มีการสื่อสารระหว่างอุปกรณ์ได้อย่างต่อเนื่องคุณสามารถมั่นใจได้ว่า ข้อมูลของคุณจะถูกส่งไปอย่างรวดเร็วและปลอดภัย.
คุณลักษณะสําคัญอีกอย่างของผลิตภัณฑ์ของเราคือ การเชื่อมโยงหมุนแบบปนูเมติก ส่วนประกอบนี้ทําให้การถ่ายทอดของอากาศกด, น้ําเหลวไฮดรอลิก, หรือก๊าซและของเหลวอื่น ๆ ผ่านวงกล่องทําให้มันเหมาะสําหรับการใช้กับระบบปนูเมติกและไฮดรอลิก.
วงแหวนสลิปอินเทกรีตของเราก็ทนทานมากด้วย โดยถูกออกแบบมาเพื่อทนต่ออุณหภูมิ ความชื้น และการสั่นสะเทือนคุณสามารถมั่นใจได้ว่า อุปกรณ์ของคุณจะคุ้มกันได้ดี แม้แต่ในสภาพที่รุนแรงที่สุด.
โดยรวมแล้ว แหวนสลิปเอเธิร์นเซอร์โม่เตอร์อินทิกรีตของเราที่มี Pneumatic Rotary Union เป็นตัวเลือกที่ดีสําหรับใครก็ตามที่ต้องการแหวนสลิปที่มีคุณภาพสูงและน่าเชื่อถือสําหรับการใช้งานอุตสาหกรรมติดต่อเราวันนี้เพื่อเรียนรู้เพิ่มเติมหรือสั่งซื้อ.
งาน ของ เรา
1ตอบสอบถามภายใน 24 ชั่วโมง
2. กรุณาบอกเราซึ่งไอเทมที่คุณสนใจและราคาที่เหมาะสมจะให้กับคุณเมื่อได้รับการสอบถามใหม่ของคุณ ASAP
3ตอบคําถามของคุณอย่างละเอียด
4- แก้ปัญหากับคุณระหว่างการใช้สินค้าของเรา
5ตัวอย่างจะนําเสนอให้คุณ สําหรับการร่วมมือในอนาคตของเรา
FAQ
1เราจะทํายังไง?
เรามุ่งเน้นการพัฒนา การออกแบบ การผลิตสลิปปิ้งที่มีคุณภาพสูง และนําเสนอทางแก้ปัญหาต่างๆ สําหรับระบบหมุน
2เราทําธุรกิจนี้มานานแค่ไหนแล้ว
เซโนได้ตั้งธุรกิจแหวนสลิปขึ้นตั้งแต่ปี 2009 เรามีลูกค้าเป็นพันที่ยอมรับผลิตภัณฑ์หรือบริการของเรา
3แหวนสลิปคืออะไร?
แหวนสลิป (slip ring) เป็นอุปกรณ์ไฟฟ้ากลไกที่อนุญาตให้มีการส่งพลังงานและสัญญาณไฟฟ้าจากโครงสร้างที่หยุดยั้งไปยังโครงสร้างที่หมุนแหวนเลื่อนสามารถใช้ได้ในระบบไฟฟ้ากลไกใด ๆ ที่ต้องการการหมุนขณะส่งพลังงานหรือสัญญาณมันสามารถปรับปรุงผลงานทางกล, ปรับปรุงการดําเนินงานของระบบและกําจัดสายที่มีความเสี่ยงต่อการเสียหายที่แขวนอยู่บนข้อต่อเคลื่อนไหว
4ผมเลือกแหวนสลิปได้อย่างไร
การคัดเลือกทางที่เหมาะสมของวิธีแก้ไขแหวนสลิปต้องการรายละเอียดเกี่ยวกับปารามิเตอร์การทํางานของแอปพลิเคชั่นของคุณ รวมถึงวงจรทั้งหมด ความดันและแอมเปอร์ต่อวงจร ความเร็วการทํางาน และประเภทการติดตั้งสถานที่ที่ดีที่จะเริ่มต้นการค้นหาของคุณคือกับแหวนสลิปมาตรฐานของเราหากคุณมั่นใจว่าการแก้ไขที่กําหนดเอง / ปรับปรุงเป็นไปได้มากที่ต้องการหรือต้องการความช่วยเหลือในการเลือกของคุณ, ติดต่อเราเพื่อเริ่มต้น
5คุณมีแหวนสลิปตามสั่งมั้ย
ใช่ หากคุณมั่นใจว่าการแก้ไขที่กําหนดเอง / ปรับปรุงเป็นไปได้มากจะจําเป็น หรือต้องการความช่วยเหลือในการเลือกของคุณ ติดต่อเราเพื่อเริ่มต้นวิศวกรของเราจะหาคําตอบที่สมบูรณ์แบบสําหรับความต้องการของคุณ.
ทําไมต้องใช้ CENO
CENO เป็นบริษัทในด้านเทคโนโลยีในสาขาแหวนสลิป ที่ทําการวิจัยและพัฒนา ผลิตและขายเรามีอุปกรณ์ที่ทันสมัยและเครื่องมือการทดสอบความแม่นยําสูง เพื่อให้แน่ใจว่าผลิตภัณฑ์คุณภาพและการทํางานที่น่าเชื่อถือพื้นที่บริการ 3000 ตารางเมตร และตั้งอยู่ในเชนเจน ประเทศจีน
การรับรอง
ISO9001,CE,RoHS,UL,กันระเบิด
ข้อดีของ CENO
สมาชิกในทีมวิศวกรรมมีประสบการณ์มากกว่า 10 ปีในสาขาแหวนสลิป
บริการที่ CENO ให้
24 ชั่วโมง 7 วัน บริการที่ปรึกษา
การผลิตขนาดใหญ่และตามความต้องการ
การนําเสนอทางออกสําหรับระบบหมุน 360 °
ยินดีต้อนรับที่จะปรึกษาเรากับคําขอของคุณสําหรับระบบหมุน 360 ° ใด ๆ เราจะให้บริการหยุดเดียวให้คุณตอบสนองสอบถามของคุณในทันที
