ID15mm Collector Through Hole Slip Ring 50VAC 0 ~ 3000 รอบต่อนาทีอายุการใช้งานยาวนาน

แหวนสลิปพลังคุณภาพสูง

ผ่านวงแหวนสลิปเจาะไม่เพียง แต่สามารถส่งกระแสสูงขึ้นได้เช่นเดียวกับการถ่ายโอนอีเธอร์เน็ตและสัญญาณดิจิตอล

แหวนลื่นชนิดนี้ใช้เทคโนโลยีแปรงไฟเบอร์แบบกลุ่มและช่วยให้แน่ใจว่ามีจุดสัมผัสหลายจุดระหว่างแปรงและแหวนนอกจากนี้เทคโนโลยีแปรงใยแบบกลุ่มนี้

ไม่จำเป็นต้องใช้สารหล่อลื่นและสึกหรอน้อยมากและไม่ต้องบำรุงรักษาให้ใช้งานได้นานขึ้น

สเปค

ECN015-02P		ภาพ
ปัจจุบัน	2 * 2A
แรงดันไฟฟ้า	50VAC
เสียงไฟฟ้า	≤20mΩ (50rpm)
ความเป็นฉนวน	≥300V @ 50Hz
ความต้านทานของฉนวน	100MΩ @ 100VDC
ความเร็วในการทำงาน	0-3000rpm
ติดต่อวัสดุ	ทองเป็นทอง
อุณหภูมิในการทำงาน	-20 ~ + 80 ℃
ผ่านขนาดเจาะ	15mm
เกรดการป้องกัน IP	IP54

คุณสมบัติ

• รูตรงกลางนั้นง่ายต่อการติดตั้งรวมถึงไฮดรอลิกนิวเมติกไฟเบอร์ออพติก RF ข้อต่อหมุน
• แรงเสียดทานต่ำ, อายุการใช้งานนาน, แรงบิดต่ำ, การหมุนที่ราบรื่น
• ส่งข้อมูลและสัญญาณอะนาล็อกเข้ากันได้กับโปรโตคอลบัสข้อมูล

การประยุกต์ใช้งาน

• เครื่องจักรห่อ
• วิศวกรรมการก่อสร้าง
• แพคเกจอุปกรณ์
• การจำลองการเคลื่อนไหว

ไม่จำเป็น

• ผ่านขนาดรู
• หมายเลขวงจร
• คะแนนปัจจุบัน
• วิธีการติดตั้ง
• เกรดการป้องกัน IP

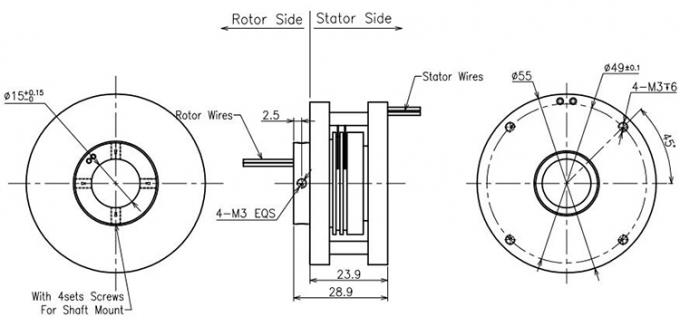

การวาดโครงร่าง

ถาม: คุณมีการออกแบบไฮบริดพร้อมช่องสัญญาณไฟฟ้าและการรวมช่องของไหลหรืออากาศหรือไม่?
ใช่ CENO อากาศ / ของเหลวแบบหมุนสหภาพและแหวนลื่นไฟฟ้าสามารถรวมเข้าด้วยกันเป็นโซลูชั่นที่สมบูรณ์แบบวิธีการแก้ปัญหาสามารถสำหรับของเหลวพลังงานสัญญาณและการถ่ายโอนข้อมูล เราเสนอทั้งชุดประกอบมาตรฐานและโซลูชันที่กำหนดเองเพื่อตอบสนองความต้องการที่แน่นอนของคุณ ยินดีต้อนรับสู่ปรึกษาเราด้วยความต้องการของคุณ

Q: เราจะติดแหวนลื่นเพลากลวงบนเครื่องจักรของเราได้อย่างไร

วิธีการติดตั้งเพลากลวง
1) จัดตำแหน่งแหวนลื่นในตำแหน่งที่ต้องการและขันสกรูทั้งสองชุดให้แน่นกับเพลาที่ปลายแต่ละด้านของสหภาพ แรงบิดถึง 25 lb-in
2) กำหนด เส้นทางเดินสายและทำการเชื่อมต่อที่จำเป็น อย่าปล่อยให้สายไฟ จำกัด การหมุนฟรีของวงแหวนลื่น
3) วางตำแหน่งสกรูหรือเดือย (ไม่ได้ให้มาด้วย) ในแถบป้องกันการหมุน

วิธีการติดตั้งหน้าแปลน
1) จัดตำแหน่งรูยึดในหน้าแปลนให้ตรงกับฐานยึดและติดตั้งวงแหวนแบนและสกรูขึ้นรูปเกลียว (ไม่ได้ให้มา) สำหรับพลาสติก ขันสกรูให้แน่น
2) กำหนด เส้นทางเดินสายและทำการเชื่อมต่อที่จำเป็น อย่าปล่อยให้สายไฟ จำกัด การหมุนฟรีของวงแหวนลื่น
3) วางตำแหน่งสกรูหรือเดือย (ไม่ได้ให้มาด้วย) ในแถบป้องกันการหมุน

ข้อดีของเซ็นโต

สมาชิกในทีมวิศวกรรมมีประสบการณ์มากกว่า 10 ปีในสาขาของแหวนลื่นผู้ปฏิบัติงานในขั้นตอนที่สำคัญล้วนผ่านการฝึกอบรมภายใน

ทำไมต้องเลือกเซ็นโต้

CENO เป็น บริษัท เทคโนโลยีแห่งหนึ่งในเขตข้อมูลของแหวนลื่นผู้ทำการวิจัยและพัฒนาการผลิตและการขายเรามีเครื่องมือขั้นสูงและเครื่องมือทดสอบความแม่นยำสูงเพื่อให้แน่ใจว่าคุณภาพของผลิตภัณฑ์และประสิทธิภาพการทำงานที่เชื่อถือได้

เกียรติ

ISO9001, CE, RoHS, UL, ระเบิด

บริการ CENO ให้

ข้อเสนอวิธีแก้ปัญหาสำหรับระบบหมุนได้ 360 °

การผลิตจำนวนมากและการปรับแต่ง

บริการให้คำปรึกษาตลอด 24 ชั่วโมง

ปรึกษากับคำขอของคุณสำหรับระบบการหมุน 360 องศาใด ๆ เราจะให้บริการครบวงจรให้คุณตอบคำถามของคุณในเวลาที่เหมาะสม
