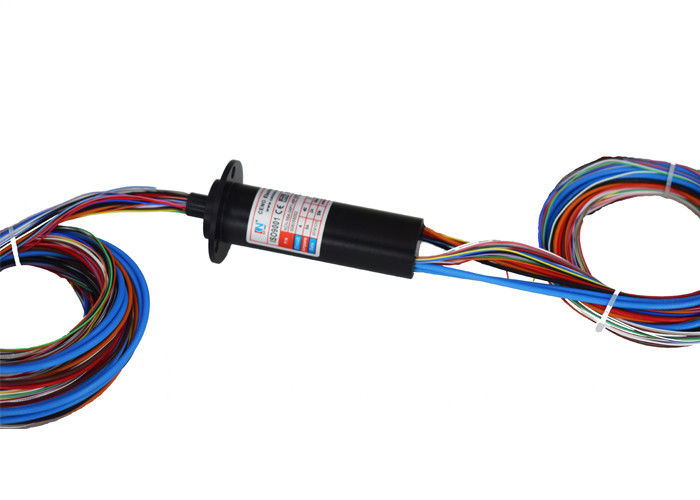

1750MHz คลื่นความถี่วิทยุแคปซูลหมุนร่วมขนาดเล็กรวมสัญญาณ RF

ช่วงความถี่ 1750MHz แหวนลื่นแคปซูลขนาดเล็กรวมสัญญาณ RF

แหวนสลิปแคปซูลขนาดกะทัดรัดนี้รวมสัญญาณ RF 2 วงจรเข้ากับสายโคแอกเซียล RG178 RF ความถี่สูง / ไมโครเวฟโคแอกเซียลร่วมหมุนใช้ในอุปกรณ์หมุนต่อเนื่อง 360 °เพื่อถ่ายโอนสัญญาณความถี่สูง DC ~ 80GHz แอพลิเคชันสำหรับเสาอากาศรับสัญญาณดาวเทียม, ยานพาหนะ, เรดาร์, การทดสอบเสาอากาศไมโครเวฟ ฯลฯ

สเปค

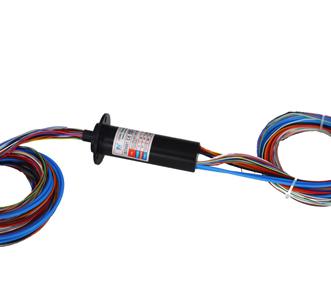

ACN-56A-04P1-40P-02RF		ภาพ
ปัจจุบัน	4 * 6A, 40 * 2A, 2 * สัญญาณ RF
แรงดันไฟฟ้า	0 ~ 240VAC / VDC
เสียงไฟฟ้า	≤35mΩ (50rpm)
ความเป็นฉนวน	≥500V @ 50Hz (power) ≥100V @ 50Hz (สัญญาณ)
ความต้านทานของฉนวน	≥100MΩ @ 500VDC (power) ≥10MΩ @ 100VDC (สัญญาณ)
ความเร็วในการทำงาน	0-50 รอบต่อนาที
ติดต่อวัสดุ	โลหะมีค่า
ขั้วต่อ RF	SMA-J / SMA-J
ช่วงความถี่	930-1750 MHz
ความเหงา	> 20 เดซิเบล

คุณสมบัติ

• ขนาดกะทัดรัด
• เสียงรบกวนต่ำ, แรงบิดต่ำ, การหมุนที่ราบรื่น
• พลังงานรวมสัญญาณ RF

การประยุกต์ใช้งาน

• เสาอากาศเรดาร์
• อุปกรณ์กังหันลม
• แขนหุ่นยนต์
• ตราสาร

ไม่จำเป็น

• หมายเลขวงจร
• คะแนนปัจจุบัน
• ความยาวลวดตะกั่ว
• เกรดการป้องกัน IP

ร่างการวาด

ถาม: แหวนลื่นทำงานอย่างไร

ตอบ: แหวนลื่นคือการเชื่อมต่อไฟฟ้าที่ออกแบบมาเพื่อส่งผ่านการไหลของกระแสจากอุปกรณ์ที่อยู่กับที่ไปยังอุปกรณ์ที่หมุนได้อุปกรณ์ไฟฟ้านี้เรียกว่าขั้วต่อไฟฟ้าแบบหมุนหรือข้อต่อไฟฟ้าแบบหมุน แหวนกันลื่นมีอิสระในการหมุนได้โดยไม่มีข้อ จำกัด ซึ่งแตกต่างจากสายเคเบิลที่บิดและหักในที่สุด โดยทั่วไปวงแหวนตัวนำจะติดตั้งบนโรเตอร์และสิ้นสุดด้วยสายตะกั่วที่วิ่งผ่านแกนโรเตอร์ไปยังปลายด้านหนึ่ง แปรงถูกยึดด้วยที่ยึดแปรงที่ติดตั้งกับตัวเรือนแหวนสลิปแบบไฟฟ้าทำงานโดยการจับหน้าสัมผัสแบบเลื่อน (แปรง) กับวงแหวน (วงแหวนตัวนำ) ส่วนหนึ่งซึ่งโดยทั่วไปแล้วแปรงจะอยู่กับที่ในขณะที่ส่วนอื่น ๆ โดยทั่วไปจะเป็นวงแหวนตัวนำหมุนส่วนประกอบไฟฟ้าจะทำหน้าที่แปรงวงแหวนหน้าสัมผัสและขั้วต่อไฟฟ้าพวกเขาทำจากวัสดุที่มีความแม่นยำตามความต้องการเช่นขนาดกระแสไฟฟ้า หล่นความเร็วในการหมุนอุณหภูมิการแปรผันของความต้านทานแบนด์วิดท์และอิมพิแดนซ์ลักษณะ

ถาม: ใช้แอปพลิเคชันใดบ้าง

ตอบ: แอปพลิเคชันทั่วไปหมายถึงระบบหมุนเวียนอัตโนมัติหรือระบบควบคุมเช่นสแครชตารางดัชนีและหุ่นยนต์ กังหันลม, การประมวลผลเซมิคอนดักเตอร์, การพิมพ์พลาสติก, สแกนเนอร์ทางการแพทย์ CNC และ MRI, การสื่อสารผ่านดาวเทียม, กระบวนการบรรจุขวดเครื่องดื่มและเครื่องบรรจุอุตสาหกรรมนอกจากนี้ยังมีการใช้งานแหวนลื่นทั่วไป

ข้อดีของเซ็นโต

สมาชิกในทีมวิศวกรมีประสบการณ์มากกว่า 10 ปีในสาขาของแหวนลื่นผู้ปฏิบัติงานในขั้นตอนที่สำคัญล้วนผ่านการฝึกอบรมภายใน

ทำไมต้องเลือกเซ็นโต้

CENO เป็น บริษัท เทคโนโลยีหนึ่งในเขตข้อมูลแหวนลื่นที่เกี่ยวข้องกับการวิจัยและพัฒนาการผลิตและการขายเรามีเครื่องมือขั้นสูงและเครื่องมือทดสอบความแม่นยำสูงเพื่อให้แน่ใจว่าคุณภาพของผลิตภัณฑ์และประสิทธิภาพที่เชื่อถือได้พื้นที่ความจุครอบคลุม 3000 ตารางเมตรและตั้งอยู่ในประเทศจีน

เกียรติ

ISO9001, CE, RoHS, UL, ระเบิด

บริการ CENO ให้

ข้อเสนอวิธีแก้ปัญหาสำหรับระบบหมุนได้ 360 °

การผลิตจำนวนมากและการปรับแต่ง

บริการให้คำปรึกษาตลอด 24 ชั่วโมง

ยินดีต้อนรับสู่ปรึกษาเราด้วยคำขอของคุณสำหรับระบบการหมุน 360 องศาใด ๆ เราจะให้บริการครบวงจรให้คุณทันเวลาตอบคำถามของคุณ
